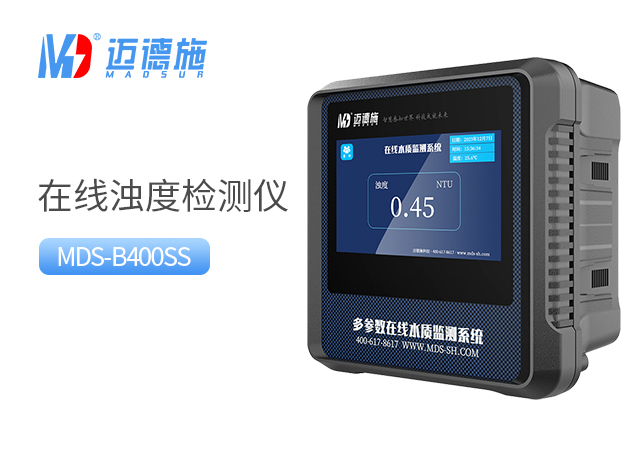

在線濁度檢測儀是一種廣泛應用于水質監測、工業生產和環境保護等領域的儀器設備，其核心功能是實時測量水體或液體中的渾濁程度。本文將詳細介紹在線濁度檢測儀的主要部件及其工作原理，以期為相關領域從業者提供有價值的參考。

一、在線濁度檢測儀的主要部件

在線濁度檢測儀的結構復雜而精細，通常由以下關鍵部件組成：

1、光源模塊：光源模塊是在線濁度檢測儀的核心部件之一，負責產生特定波長的光，并照射到水樣上。常見的光源有LED燈或激光二極管，這些光源發出的光具有穩定性好、壽命長等優點。選擇不同波長的光源可以對不同類型的渾濁物進行監測，提高測量的準確性和靈敏度。

2、傳感器模塊（光學探頭）：傳感器模塊包括光源和光接收器，是濁度檢測儀的核心部件。光源發出一定波長的光，照射到水樣中，水中的顆粒物會散射或吸收部分光線。光接收器則負責接收經過水樣散射后的光，并將其轉換為電信號。傳感器模塊通常包括多個接收角度，以獲取更多的光散射信息，從而提高測量的準確性。

3、信號處理模塊：信號處理模塊對傳感器采集到的數據進行處理和分析，包括放大電路、模數轉換器（ADC）和處理器等部分。放大電路用于增強微弱的光信號，使其能夠被模數轉換器準確識別。模數轉換器則將模擬信號轉換為數字信號，以便后續的數據處理和分析。處理器則負責進行數據計算和分析，最終得到濁度值。

4、顯示模塊：顯示模塊用于實時顯示測得的濁度值、系統狀態等信息。常見的顯示模塊有液晶顯示屏或觸摸屏等，用戶可以通過按鍵或觸摸屏設置、調整儀器參數，如測量模式、報警閾值等。

5、其他輔助部件：除了以上關鍵部件外，在線濁度檢測儀還包括一些輔助部件，如自動清洗裝置、標準化輸出接口、電源模塊等。自動清洗裝置用于定期清潔傳感器表面，防止水中的懸浮物污染傳感器。標準化輸出接口則用于將濁度數據傳輸?shù)奖O(jiān)控系統或自動化控制系統。電源模塊為儀器提供所需的電力支持。

二、在線濁度檢測儀的工作原理

在線濁度檢測儀的工作原理基于光散射原理。當水樣通過傳感器時，光源模塊發出一束光，并照射到水樣中。水樣中的顆粒會吸收或反射光線，導致光線發生偏轉和散射。傳感器模塊中的光接收器會接收到散射回來的光，并將其轉換為電信號。

通常采用光散射檢測與光吸收檢測相結合的方式，即檢測器會分別檢測樣品中的散射光與吸收光。在入射光恒定條件下，散射光強度與溶液的混濁度成正比。通過測量透射光和散射光的強度，可以計算出水樣的濁度值。

具體來說，當平行光束通過溶液時，一部分光線被吸收和散射，另一部分光線透過溶液。與入射光成90°方向的散射光強度符合雷萊公式：Is=((KNV2)/λ)×I0，其中I0為入射光強度，Is為散射光強度，N為單位溶液微粒數，V為微粒體積，λ為入射光波長，K為系數。在一定濁度范圍內，散射光強度與溶液的混濁度成正比，即Is/I0=K′N（K′為常數）。

在線濁度檢測儀采用了固態光源及高精度光學系統，具有測量精度高、響應速度快、穩定性好等優點。它可實現自動校準及定時清洗等功能，能夠長時間穩定工作，為水質監測與控制提供有力支持。

三、結論

綜上所述，在線濁度檢測儀通過其精密的結構和獨特的工作原理，實現了對水體或液體中渾濁程度的實時監測。其關鍵部件包括光源模塊、傳感器模塊、信號處理模塊、顯示模塊以及其他輔助部件等。這些部件相互協作，共同確保了在線濁度檢測儀能夠準確、高效地提供水質監測數據。
